T40FM - 數字扭矩傳感器，用于高動態扭矩策略
結構優化，數字傳輸，更高的性價比
測量動態扭矩信號 - 使用 T40FM
數字扭矩傳感器可以測量更高的動態過程，量程范圍為 15 - 80 kNm ，帶寬最大為 6 kHz. 另外, T40FM 扭矩傳感器具有更小的尺寸，更小的重量，因此具有更小的質量慣性矩。數字化數據傳輸使其具有更好的抗干擾性和精度。 T40FM 扭矩傳感器非常適用于大型電機，齒輪箱和滾道測試臺。

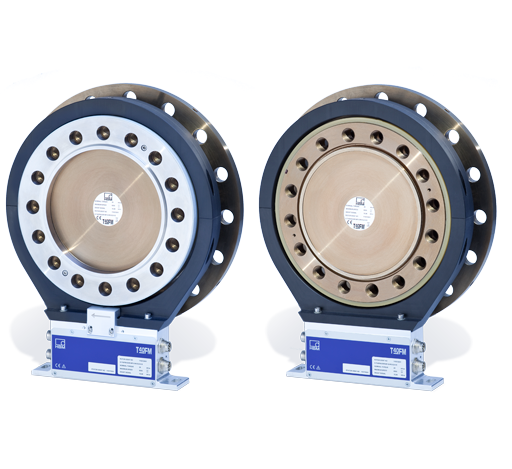

T40FM 扭矩傳感器產品描述
測試臺項目的頻率保護
T40FM 扭矩傳感器具有極高的抗扭剛度和更低的轉動慣量，因此具有更小的轉動自然頻率。這樣，在測試臺動態測量應用中，響應頻率可以達到更高值。在多種操作條件下，共振頻率可以達到更大值，可以保護整體結構并且連預防費用也可以節省了。
更高的扭矩峰值限制
T40FM 有更結實的測量體，依據不同的額定量程，其最大峰值可以達到滿量程的 660 %. 這樣，扭矩峰值可以被吸收，可以大大節省測試臺的建造費用，提高安全性并提高整體實用性。
設計更合理
應變計位于 T40FM 扭矩傳感器的測量體重，因此可以給予其更好的保護，免除外界水汽和灰塵的影響，保護等級高達 IP54，可以用于惡劣的工業環境中。
采用磁阻傳感器進行轉速測量
工業應用的另外一個優勢是: T40FM 扭矩傳感器可以裝配速度測量系統。一個電磁速度測量系統在惡劣的工業環境中比光學系統更具優勢�；覊m，油不會對其信號產生影響。由于采用電磁原理，輸出脈沖保持在 1024 脈沖/轉。并且內置的速度測量系統可以為其他測試提供更多空間。
采用數字化加密數據傳輸
T40FM 扭矩傳感器采用數字傳輸技術，一個特殊的 sigma-delta 轉換器用于測量值的數字化和測量數據轉子到定子之間的傳輸。傳輸速率為 1.0 MBaud, 并帶有錯誤識別功能，對噪聲不敏感，不會產生數據丟失并具有更高的精度。由于采用特殊模數轉化方法，采樣率高達 38,125 測量值/秒, 信號的內部鋸齒也被排除。
扭矩傳感器的數字 TMC 接口可以使其可以和 TIM40 扭矩接口模塊進行通訊。其支持多種場總線，例如 CAN, Profibus-DP 和 EtherCat. 這使其非常容易集成到各種系統中。
|
