| RY系列應變花 |
| 產品詳細介紹 |

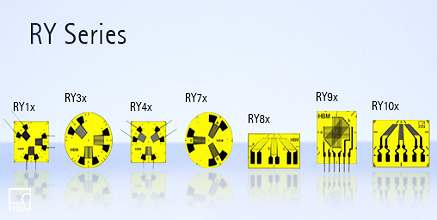

- RY系列 HBM應變花 … 帶有 3 個測量柵絲
用于未知主應力方向進行雙軸應力應力分析， 應變花 RY… 帶有 3 個測量柵絲，呈 0°/45°/90° 排列(型號 RY1, RY3, RY8, RY9, RY10), 或 0°/60°/120° (型號 RY4, RY7). 3 個測量柵絲, 具有不同的幾何尺寸，額定電阻為 120 和 350 ohms，具有不同的溫度響應范圍，適合用于鋼，鋁以及客戶指定材料。 3 個測量柵絲均為 1/4 橋 電路。
提示：如何進行第一和第二主應力計算應變花的 3 個測量柵絲采用a, b 和c 進行標識，響應產生 3個應變 εa, εb 和 εc。 呈 0°/45°/90° 排列的應變花的主應力技術公式如下：
呈 0°/60°/120° 排列的為:
以下確定主應力方向。首先計算輔助角ψ的正切。 0°/45°/90° 應變花公式如下：
0°/60°/120° 應變花公式如下:
注意: 直角三角形的正切值為對邊 (分子 N) 和相鄰邊 (分母 D) 的比:
在最終計算以上提及的商數前，確定 分子 (N) 和分母 (D) 是非常重要的。 只有這樣，才能確定是哪個象限的角度 ψ 。首先，從正切值確定中間角度 ψ:
角度 ϕ 計算使用以下等式:
Apply the angle ϕ that is found in this manner starting from the axis of the reference measuring grid a in a mathematically positive direction (counterclockwise). The axis of the measuring grid a forms one arm of the angle ϕ. The other arm represents the first principal direction. This is the direction of the principal normal stress σ1 (identical with the principal strain direction ε1). The point of the angle is located at the intersection of the measuring grid axes. The second principal direction (the direction of principal normal stress σ2) has the angle ϕ+90°. 測量柵絲為 康銅，基底材料為聚酰亞胺。 RY6/RY8 應變片帶有一個連接電纜! 這樣解決方案有很多優勢: 首先無需在測量點上焊接， 電纜長度可以從 0.5 m 到 10 m, 可按需求配有 RJ11 插頭。特氟龍電纜可以防止安裝時被黏住，對您來說非常方便…
|
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
